Yashica FX-D Quartz - artykuł opublikowano w Foto-Kurierze 9/1992

Yashica FX-D Quartz to znakomity aparat dla ambitnego amatora. Rozmieszczenie przycisków i dźwigni jest wygodne i dobrze oznaczone. Niewygórowana cena i łatwa dostępność dodatkowych obiektywów powoduje, że może służyć do wielu różnorodnych zadań fotograficznych. Nie bez znaczenia są jego małe wymiary i masa.

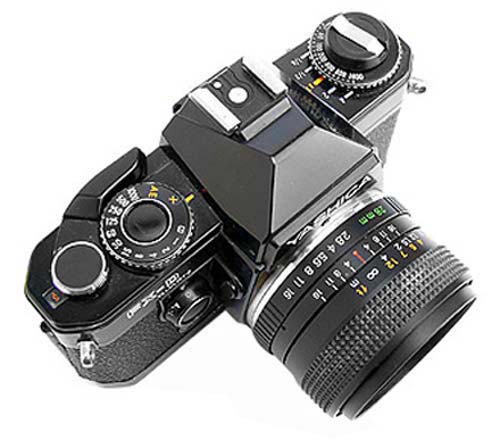

Na wstępie opisu aparatu przedstawię rozmieszczenie dźwigni i przycisków, które służą do uruchamiania poszczególnych mechanizmów. Na lewym skraju górnej płyty korpusu (patrząc na aparat od strony obiektywu) umieszczona jest dźwignia naciągu filmu, z którą sprzężony jest naciąg migawki. Z lewej strony wymienionej dźwigni znajduje się licznik zdjęć, który automatycznie powraca do pozycji wyjściowej po otwarciu tylnej ścianki aparatu.


Pomiędzy dźwignią naciągu filmu a pryzmatem umieszczone jest pokrętło ze skalą czasów otwarcia migawki. Wewnątrz tego pokrętła jest przycisk uruchamiający migawkę. Na pryzmacie znajduje się stopka do mocowania lampy błyskowej. Po prawej stronie pryzmatu umieszczony jest pierścień do nastawiania czułości filmu. Pierścieniem tym można obracać po uprzednim wciśnięciu przycisku, który znajduje się na tylnej ściance, na wysokości opisywanego pierścienia.

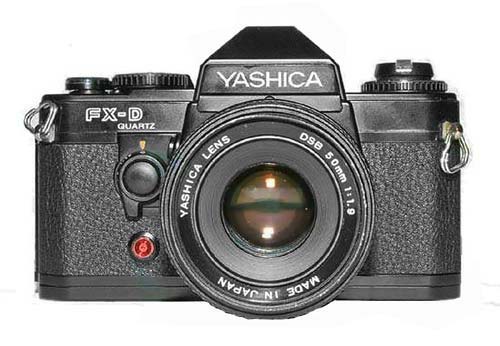

Centrycznie z pierścieniem do nastawiania czułości filmu wbudowana jest dźwignia powrotnego przewijania filmu. Wyciągnięcie do oporu trzpienia, na którym umocowana jest ta dźwignia powoduje otworzenie się tylnej ścianki i skasowanie wskazań licznika zdjęć. Na przedniej ściance korpusu, po lewej stronie umieszczona jest dźwignia służąca do uruchamiania pamięci pomiaru światła i samowyzwalacza. Za jej oś obrotu służy przycisk włączający światłomierz. Poniżej opisywanej dźwigni jest dioda, która informuje o pracy samowyzwalacza.

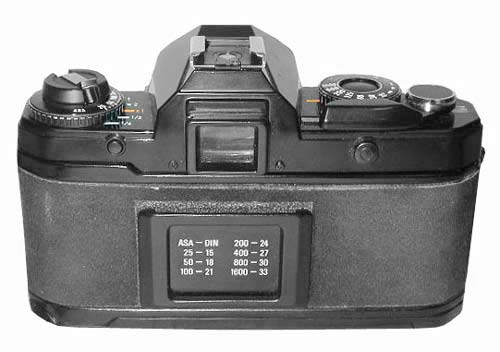

W centralnej części płyty przedniej aparatu znajduje się komin, w którym umieszczone jest przyłącze bagnetowe do montowania obiektywu. Z lewej strony komina, na ściance prostopadłej do przedniej płyty, powyżej włącznika samowyzwalacza znajduje się przycisk zwalniający zacisk przyłącza bagnetowego. Na tylnej ściance aparatu (po stronie wizjera), na wysokości pokrętła ze skalą czasów otwarcia migawki jest gniazdko elektrycznego wężyka spustowego zamknięte wciskanym kapselkiem. Na dolnej ściance korpusu znajduje się (od lewej strony) sprzęgło do windera, przycisk powrotnego przewijania filmu, dwa elektryczne styki do windera, gwint do mocowania statywu lub windera i kieszeń na baterie.


Montowanie i wymontowywanie obiektywu

Aby zamontować obiektyw do aparatu należy włożyć go w korpus w taki sposób, aby czerwona kropka na obiektywie znajdowała się dokładnie na przeciw czerwonej kropki na korpusie. Następnie należy przekręcić obiektyw w prawą stronę aż do usłyszenia "kliknięcia" (nieco mniej niż 1/4 obrotu). Jeśli chcemy wymontować obiektyw z aparatu należy nacisnąć do oporu przycisk znajdujący się w górnej części komina a następnie przekręcić obiektyw w lewą stronę aż do "zgrania się" czerwonych kropek na korpusie i obiektywie. W tym momencie możemy wyjąć obiektyw z przyłącza bagnetowego. Próby innego postępowania mogą zakończyć się uszkodzeniem aparatu.

Wkładanie i kontrola stanu baterii

Przy pomocy monety odkręca się kieszeń na baterie, która znajduje się na dolnej ściance korpusu. Do odkręconego pojemnika wkłada się dwie baterie, w sposób pokazany na rysunku znajdującym się na omawianym pojemniku. Aby sprawdzić stan baterii należy włączyć światłomierz. Jeśli diody umieszczone w wizjerze świecą się w sposób ciągły lub migają ze stałą częstotliwością, to baterie są dobre. Jeśli obserwujemy inne świecenie diod, to baterie należy niezwłocznie wymienić.


Celownik

W celowniku, w centralnym miejscu matówki umieszczony jest dwudzielny poziomy klin otoczony pierścieniem mikrorastra. Po prawej stronie znajdują się diody informujące o wybranym czasie naświetlania, informacja o prześwietleniu (również akustyczna) oraz dioda informująca o gotowości dedykowanej lampy błyskowej.

Pomiar światła

Konstrukcja aparatu pozwala na ręczny wybór parametrów naświetlania. Po nastawieniu czasu i uruchomieniu światłomierza, w celowniku zaobserwujemy miganie diody, która wskazuje wybrany ręcznie czas i równocześnie ciągłe światło diody, wskazującej jaki czas powinien być wybrany aby zdjęcie było naświetlone zgodnie z pomiarem światłomierza. Kręcąc pierścieniem obiektywu do zmiany przysłony doprowadzamy do stanu, w którym widzimy tylko migającą diodę. Oznacza to, że warunki ekspozycji ustawione są zgodnie z pomiarem światłomierza.

Nastawienie pierścienia skali czasów w pozycji AE (ekspozycja automatyczna) powoduje, że aparat sam dobiera czas naświetlania do zadanej uprzednio przysłony. Po naciśnięciu przycisku światłomierza odpowiednia dioda informuje o wybranym czasie. Jeśli zdjęcie zostanie zrobione bez uprzedniego włączenia pomiaru światła to zwalniając migawkę jednocześnie zapali się dioda informująca o dobranym czasie naświetlania.

Przy automatycznym doborze czasu naświetlania można wpływać na warunki doboru czasu otwarcia migawki na dwa sposoby. Po przekręceniu dźwigni służącej do uruchomienia pamięci pomiaru z pozycji "O" w pozycję "AE-L" aparat zapamiętuje warunki ekspozycji. Zapamiętany czas migawki sygnalizowany jest przez miganie odpowiedniej diody. W tej sytuacji możemy skierować obiektyw w stronę fotografowanego obiektu i bez względu na aktualne warunki wykonać zdjęcie. Po zrobieniu zdjęcia należy wymienioną dźwignię niezwłocznie przestawić w pozycję "O". W przeciwnym wypadku aparat będzie realizował zapamiętany czas naświetlania aż do wyczerpania baterii. Inny sposób korekcji naświetlania to zmiana położenia pierścienia do nastawiania czułości filmu w taki sposób aby realizować zaplanowane prześwietlenie lub niedoświetlenie. Ponieważ operacja nastawiania czułości filmu jak i korekcji wykonywana jest jednym pierścieniem, to po wykonaniu zdjęć należy przestawić pierścień na czułość filmu, który jest w aparacie.

Samowyzwalacz

Dźwignia służąca do nastawiania pamięci pomiaru służy również do uruchamiania samowyzwalacza, ktory jest włączany przez przestawiene jej z pozycji "O" w pozycję "S-T". Aby wykonać zdjęcie należy jeszcze nacisnąć przycisk zwalniający migawkę. Początek odliczania 10 sekundowej zwłoki sygnalizuje dioda umieszczona pod dźwignią oraz sygnał akustyczny. Trzy sekundy przed wykonaniem zdjęcia rośnie częstotliwość sygnałów.

Zwijanie filmu do kasety

Aby zwinąć naświetlony film do kasety należy wcisnąć przycisk znajdujący się na dolnej ściance aparatu a następnie podnieść dźwignię do powrotnego przewijania. Film należy zwijać w kierunku wskazanym na dźwigni. Po zwinięciu filmu i zdjęciu muszli ocznej podnosimy do góry pierścień, w którym umocowana jest dźwignia i otwieramy tylną ściankę. Po wyjęciu filmu należy naciągnąć migawkę. W tym momencie aparat jest gotowy do pracy.

ciąg dalszy artykułu na następnej stronie...
