Optyka

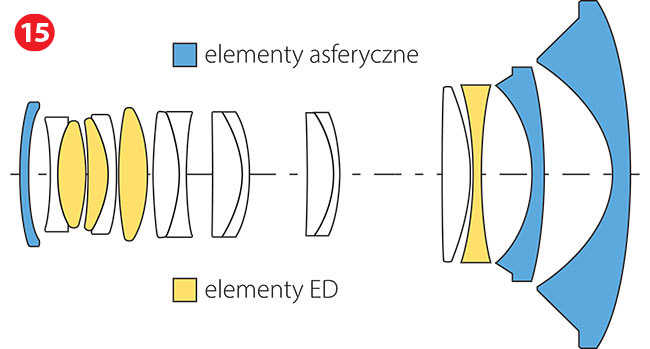

Układ optyczny Nikkora Z 14-24 mm f/2,8 S składa się 16 elementów rozmieszczonych w 11 grupach [15]. Wśród nich są 4 soczewki ED, 3 asferyczne oraz elementy z powłoką nanokrystaliczną i powłoką ARNEO, co ma skutecznie ograniczać powstawanie refleksów i flar. Przednia soczewka jest pokryta powłoką fluorową. Wewnątrz jest 9-listkowa przysłona [16], którą możemy przymknąć do f/22.

Minimalna odległość ustawiania ostrości wynosi 28 cm od płaszczyzny ogniskowej we wszystkich pozycjach zoomu, co daje skalę odwzorowania 1:7,69 przy ogniskowej 24 mm.

Pomiary

Obiektyw testowaliśmy z bezlusterkowcem Nikon Z 7 wyposażonym w 45,7-milionową matrycę. Pomiarów dokonaliśmy w studiu. Badając dystorsję i rozdzielczość, fotografowaliśmy zmodyfikowaną tablicę Vuzort-Sigma, a winietowanie ocenialiśmy na podstawie równomiernie oświetlonej białej tablicy.

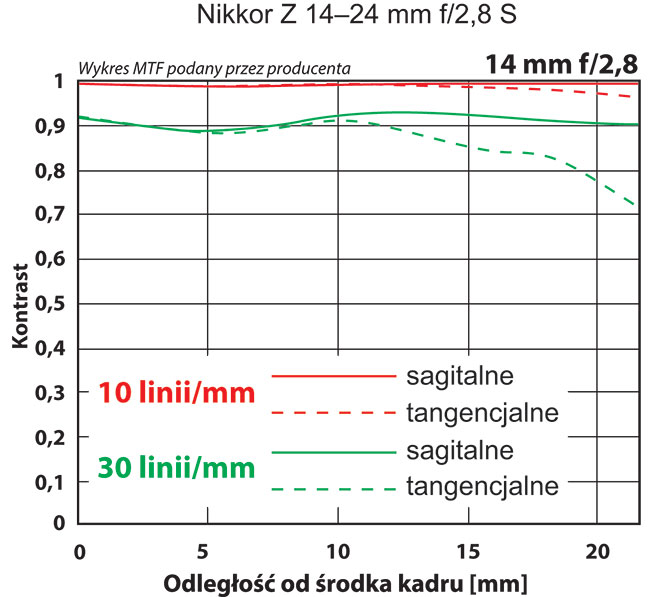

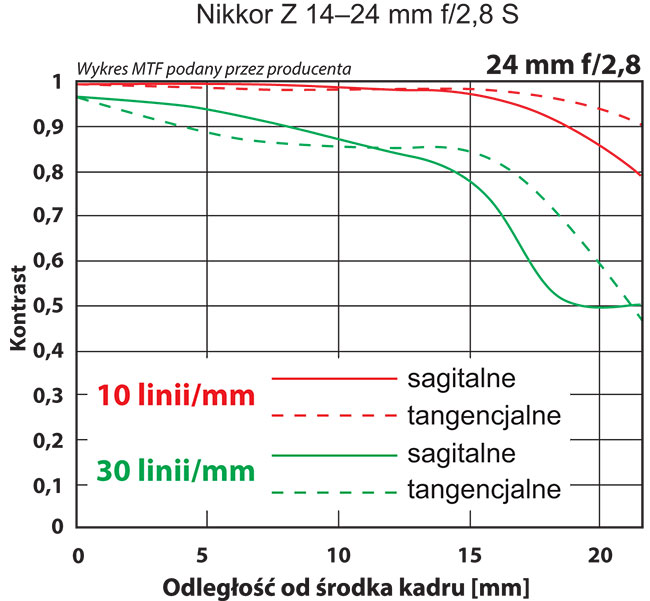

Pomiary rozdzielczości wykonaliśmy dla środka kadru i jego brzegów. Oprócz wykresu z wynikami rozdzielczości przedstawiamy również wykresy MTF (udostępniony przez producenta).
Pod kątem „zdjęć pod światło” sprawdzaliśmy obiektywy w studiu, gdzie 600-watowa lampa ustawiona była tuż za rogiem kadru oraz w plenerze fotografując pod słońce.

Ładne przerysowania i mała głębia ostrości to duży atut szerokokątnego ­Nikkora 14-24 mm; fot. K. Patrycy.

Rozdzielczość

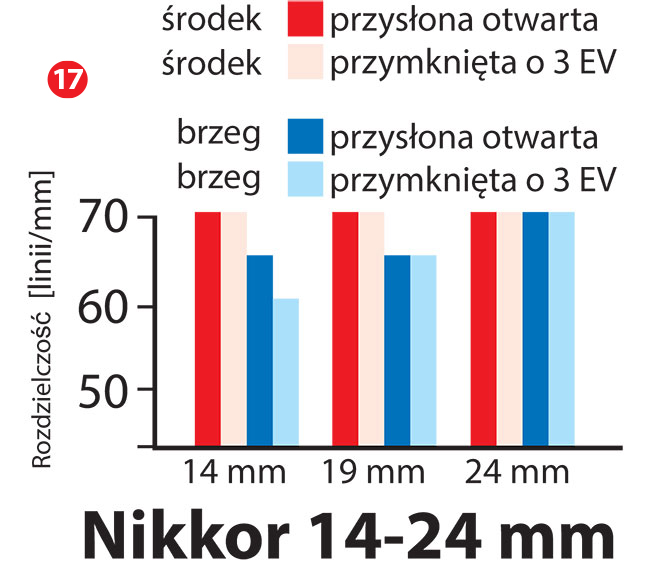

Rozdzielczość Nikkora Z 14-24 mm f/2,8 S z 45,7-milionową matrycą Nikona Z 7 jest na bardzo dobrym poziomie. W badanym zakresie przysłon przy szerokim kącie zarejestrowaliśmy w większości przypadków 65 linii/mm, a nawet 70 linii/mm [17].

Rozdzielczość 14–30 mm z 45,7-milionowa matrycą Nikona Z 7 jest na bardzo dobrym poziomie. Jedynie na brzegach przy 14 mm i przysłonie f/4 jest trochę słabiej, ale nie oznacza to że słabo.

Na brzegach przy przysłonie f/8 wynik 60 linii/mm, to bardzo dobry wynik. Wydłużając ogniskową rozdzielczość zarówno w centrum kadru jaki i w jego centrum osiąga w większości przypadków 70 linii/mm.

Wykresu z wynikami rozdzielczości przedstawiamy również wykresy MTF (udostępniony przez producenta).

Oceniając układ obiektyw + 45,7-milionowa matryca Nikona Z 7 za rozdzielczość przy przysłonie minimalnej przyznajemy 5,75 punktu, a przy przysłonie optymalnej (przymknięta o 3 EV) przyznajemy po 5,5 punktu.

Rynek w Cieszynie, złota godzina. Nikon Z 6II + Z 14-24 mm f/2,8 S; par. eksp.: 1/250 s; ISO 400; f/5; f=14 mm; fot. K. Patrycy
