Contax RTS III - artykuł opublikowano w Foto-Kurierze 8/1993

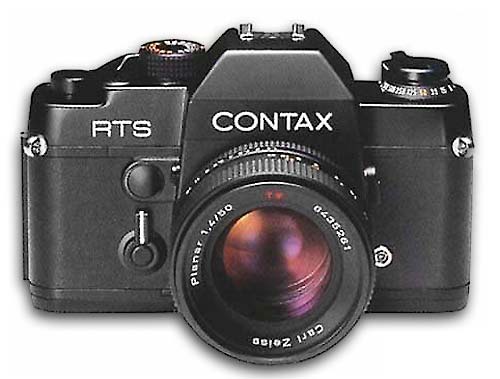

W 1974 roku na targach Photokina'74 zaprezentowano po raz pierwszy aparat Contax RTS. Powstał on przy współpracy japońskiego koncernu Kyocera, który przygotowała korpus oraz firmy Zeiss z Oberkohen, która wyposażyła aparat w doskonałej jakości obiektywy. Zewnętrzny kształt nadał kamerze F.A.Porsche znany z projektów luksusowych samochodów. Nazwa RTS pochodzi od słów "Real Time System". Producenci chcieli w ten sposób podkreślić, że przekazywanie informacji między poszczególnymi zespołami aparatu odbywa się perfekcyjnie, bez żadnych opóźnień.

Osiągnięto to przez odpowiednią konstrukcję przyłącza bagnetowego, które umożliwia odpowiednią koordynację pracy systemu optycznego z systemem elektronicznym i mechaniką aparatu. W wyniku kolejnych zmian zaprezentowany został Contax RTS III. W styczniu 1991 roku otrzymał on tytuł najlepszego aparatu małoobrazkowego bez automatycznego nastawiania ostrości.

Porównując Contaxa RTS III z innymi aparatami przeznaczonymi dla fotografów zawodowych można dojść do wniosku, że aparat ten został zaprojektowany w myśl pewnej filozofii. Oczywiście wyposażony on jest w rozbudowane systemy: pomiaru światła, transportu filmu. Główny nacisk położony jednak został na uzyskanie możliwie doskonałej jakości, która gwarantuje niezawodność sprzętową oraz profesjonalną jakość zdjęć.

Opis poszczególnych mechanizmów aparatu rozpocznę od systemu RTV(Real Time Vacuum). Działanie tego mechanizmu powoduje to, że podczas naświetlania film jest idealnie płasko ułożony na ceramicznej płytce. System ten charakteryzuje się prostotą konstrukcji, bardzo dużą niezawodnością. Współpracuje z szybkim tranportem filmu - 5 zdjęć w ciągu sekundy. System pracuje sprawnie w dużym zakresie temperatur, nawet poniżej –20 stopni C. Niewątpliwą zaletą takiego rozwiązania jest wyeliminowanie jakichkolwiek przesunięć filmu w trakcie długiego naświetlania. Przy naświetlaniu serii zdjęć przy pomocy motoru wyeliminowane są całkowicie wszystkie wibracje filmu związane z bardzo szybkim transportem. Miniaturowy mechanizm RTV jest pionierskim rozwiązaniem, które po raz pierwszy zostało zastosowane w maloobrazkowej lustrzance jednoobiektywowej Contax RTS III. Wcześniej wspomniałem , że płytka ,do której "przysysany" jest film wykonana została z materiału ceramicznego. Okazało się bowiem, że w porównaniu z wysokogatunkowymi stopami aluminiowymi powierzchnie płytki ceramicznej są gładsze, odporniejsze na mechaniczne uszkodzenia (zwłaszcza uderzenia). Dodatkowo płytki ceramiczne bardziej skuteczniej tłumią jakiekolwiek wibracje, które przenoszone są przez płytki aluminiowe na naświetlany film. Wbrew pozorom do produkcji opisywanych płytek zastosowano najnowsze technologie. Pomiar światła Aparat wyposażony jest w cztary różne systemy pomiaru świątła: pomiar integracyjny z uwypukleniem środka obrazu, pomiar punktowy, pomiar przez obiektyw światła błyakowego i punktowy pomiar Pre-flash. Przy pomiarze punktowym i integracyjnym można wykorzystać funkcję ABC (Automatic Bracketing Control). System ABC aparatu realizuje naświetlaniae trzech zdjęć, ///// jest naświetlone z godnie z pomiarem światłomierza, jedno jest prześwietlone a jedno niedoświetlone (o+/-0,5 EV lub +/_ 1 EV). Taka metoda naświetlania jest bardzo wygodna, gdy pracujemy na niskoczułych materiałach odwracalnych, które charakteryzują się bardzo małą tolerancją na błędy naświetlania. Umieszczenie elementów pomiarowych Aparat wyposażony jest w dwa niezależne układy do pomiaru światła. Oba układy pomiarowe posiadają asferyczne soczewki. Pierwsza dioda silikonowa SPD (Silikon Photo Dioda) umieszczona w górnej części pryzmatu i dokonuje pomiaru integracyjnego z uwypukleniem środka obrazu. Drugi układ pomiarowy umieszczony jest pod lustrem. Jedna dioda SPD przeznaczona jest do pomiaru Swiatła błyskowego, druga do punktowego pomiaru światła.

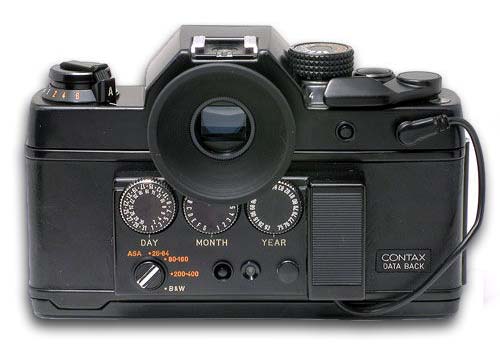

Contax RTS + Data back

Migawka
Migawka zbudowana jest z metalowych lamelek o pionowym przebiegu. Przy automatycznym doborze jednego z parametrów esspozycji pracuje w przedziale 1/8000-32 sekundy. Zakres pracy migawki przy ręcznym doborze warunków naświetlania zawiera się w przedziale 1/8000-1 sekundy?. Synchronizacja z błyskiem lampy jest możliwa przy 1/250 sekundy przy zdjęciach w świetle dziennym. Dodatkowo, w przy padku standardowych warunków wykorzystania lampy błyskowej synchronizacja jest realizowana przy 1/125 sekundy jak również przy dłuższych narach. Można też wybrać pozycję "B".

Górna i dolna płyta aparatu
Korpus aparatu został zaprojektowany z materiałow, które skutecznie zabezpieczają precyzyjną mechanikę oraz układy elektroniczne przed wpływem skrajnych warunków atmosferycznych. Dodotkowo górna płyta została wykonana ze stopu magnezowo-cynkowego, zaś dolna płyta jest tytanowa. W ten sposób producenci połączyli ergonomie oraz estetyczny wygląd aparatu z wyjątkową trwałością.

Rozmieszczenie poszczególnych pokręteł i dźwigni aparatu Na górnej płycie aparatu, po lewej stronie pryzmatu (patrząc od strony wziernika) umieszczone jest pokrętło ze skalą czasów. w dół€tego pokrętła przesuwana jest dżwignia wyboru sposobu naświetlania filmu (Av, Tv,M,B). Dźwignia ta przesuwa się jedną ręką po uprzednim delikatnym naciśnięciu. Takie rozwiązanie zapobiega przypadkowemu przesunięciu dźwigni. Centrycznie do pierścienia ze skalą czasów umieszczony jest przycisk, który zwalnia mechanizm zapobiegający obrotowi tegoż pierścienia. Na lewej bocznej ściance obudowy pryzmatu umieszczone jest pokrętło do korekcji optycznej celownika. Jest to bardzo wygodne rozwiązanie dla osób z wadami wzroku. Tradycyjnie, na obudowie pryzmatu znajdują się sanki do lampy błyskowej. Po prawej stronie pryzmatu znajdują się dwa pokrętła. Pierwsze służy do ręcznego nastawiania czułości filmu oraz do nastawiania poprawek przy pomiarze warunków ekspozycji. Wokół tego pierścienia porusza się ramię do włączania i wyboru warunków pracy systemu ABC. Drugie pokrętło służy do wyboru trybu pracy układu transportu filmu oraz do włączania samowyzwalacza. Powyżej opisanego pierścienia umieszczone jest ramię głównego włącznika aparatu oraz spust migawki. Po praewj stronie znajduje się wyświetlacz ciekłokrystaliczny infornujący o stanie baterii, ilości zrobionych zdjęć, oraz o sposobie przesuwania filmu. Na bocznej ścianie aparatu (poniżej pierścienia do nastawiania czasu otwarcia migawki) znajduje się spust migawki ( wraz z dźwignią blokującą) wykorzystywany przy robieniu zdjęć przy pionowym ustawieniu kadru. Tuż obok znajduje się przysłona do mechanicznego wężyka spustowego. Na tej samej ściance umieszczone jest ramię powrotnego przewijania filmu. Na drugiej bocznej ściance korpusu przycisk zamykający przysłonę do zadanej wartości. Wokół tego przycisku przesuwa się ramię wyboru sposobu pomiaru światła (dolne położenie - pomiar punktowy, górne - pomiar z uwypukleniem środka kadru). Nieco wyżej znajduje się kontakt do podłączenia lampy błyskowej za pomocą kabla. Na przedniej płycie patrząc od strony obiektywu, po przwej stronie znajduje się dźwignia zwalniająca zatrzask przyłącza bagnetowego, dźwignia do podnoszenia lustra przed wykonaniem zdjęcia oraz przycisk włączający układ pomiarowy aparatu. W dolnej części uchwytu umiejscowiona jest dioda informująca o pracy samowyzwalacza. Aparat wyposażony jest w układ zamykający wziernik. Zamknięcie wziernika zapobiega błędom naświetlania w trakcie wykonywania zdjęć z samowyzwalaczem przy automatycznym doborze warunków ekspozycji.

Dane techniczne
Typ: małoobrazkowa lustrzanka jednoobiektywowa
Przyłącze obiektywu: bagnet Contax/Yashica
Migawka: metalowa o przebiegu pionowym , elektroniczna
Zakres pracy migawki: w trybie automatycznym od 1/8000 do 32 sek, w trybie manualnym od 1/8000 do 4 s + B
Współpraca z lampą błyskową: 1/250 sek lub wolniej, przyłącze przez "gorącą stopę" lub kabel
Wyzwalanie migawki: elektromagnetyczne
Samowyzwalacz: sterowany elektronicznie, opóźnienie o 2 lub 10 sek, praca sygnalizowana dioda umieszczona na froncie aparatu.
Opcje pracy światłomierza: dobór migawki do zadanej przysłony, dobór przysłony do zadanej migawki, ręczny dobór warunków ekspozycji, pomiar światła błyskowego przez obiektyw, funkcja Pre-flesh auto, funkcja Pre-flesh manual
System pomiarowy: pomiar światła przez obiektyw w dwóch niezależnych układach
Zakres pracy światłomierzy: EV 0-20 dla pomiaru integracyjnego z uwypukleniem środka pola, EV 3-21 dla pomiaru punktowego przez obiektyw f 1.4; ISO 100
Zakres czułości filmów: DX-ISO 25 do 5000, ręczne nastawianie ISO 6 do 6400
System ABC: naświetlenie 3 zdjęć z krokiem =- 0,5 EV lub =-0 1EV
Celownik: 100 % powierzchni "widzianej" przez obiektyw 0,74x powiększenie dla obiektywu o ogniskowej 50 mm nastawionego na nieskończoność
Optyczna korekcja celownika: od + 1 D do _ 3 D
Nastawianie ostrości: matówka z pierścieniem mikrorastrów (matówki są wymienne)
Transport filmu: przy pomocy motoru: 5 klatek na sek., 3 klatki na sek
Powrotne przewijanie filmu: przy pomocy wbudowanego silnika, automatycznie po naświetleniu całego filmu lub w dowolnym momencie po nacisnięciu odpowiedniego przycisku
Zasilanie: 1.5 v baterie AAx6 lub bateria litowa 2 CRS
Wymiary: 156 x121 66
Masa: 1150 g bez baterii.

Witold Karczmarek
