KASETA
Kaseta MFB-1 umożliwia stosowanie błon zwojowych typu 120 lub 220. Różnica położenia błony wynikająca z grubości papieru ochronnego na błonach 120 na całej jej długości (do błon 220 taśma ochronna klejona jest tylko na początku i końcu błony) kompensowana jest inną odległością płytki dociskowej. Rozwiązano to w bardzo prosty sposób - obrót płytki o 180o we wkładce zmienia jej położenie w kasecie, gwarantujące właściwe położenie błony w płaszczyźnie ostrości. Wykonanie tej czynności powoduje łatwość odczytu w okienku kontroli typu błony, znajdującym się w prawej górnej części kasety, tuż przed licznikiem zdjęć. Wkładka próżniowa może być stosowana tylko dla błon typu 220, papier ochronny na błonach 120 uniemożliwia przyssanie błony dopłytki. Na błonach typu 120 można wykonać 16 zdjęć formatu 56 x 41 mm, na błonach 220 - 32.

System RTV (Real Time Vacuum) zapewnia doskonałe położenie materiału zdjęciowego w kamerze. System ten, wprowadzony po raz pierwszy wmałoobrazkowym Contaxie RTS III jeszcze bardziej ujawnia swoje zalety przy wykonywaniu zdjęć na błonach zwojowych. Znacznie większa powierzchnia błony zwojowej powoduje większą tendencję do odkształceń niż w przypadku wąskiego filmu, w niesprzyjąjących warukach mogą wystapić nieostrości (przy wysokich temperaturach i przy zdjęciach wykonywanych obiektywami o długiej ogniskowej). Dzięki systemowi próżniowemu położenie filmu jest doskonale płaskie przy wszystkich prędkościach migawki, przy długich czasach naświetleń (ustawienie B) zasysanie nie funkcjonuje. Zastosowanie tego systemu przynosi efekty w postaci wysokiej ostrości obrazu i w pełni pozwala wykorzystać wysokie możliwości znakomitych obiektywów Zeissa.

Ładowanie błony jest możliwe bez odpinania kasety - tylna ścianka kasety jest otwierana przyciskiem i można wyjąć wkładkę dla mocowania błony. Zakładanie filmy ułatwia schemat naniesiony na wewnętrzej stronie ścianki tylnej oraz strzałki na wkładce. Rolki zdawcze znajdują się w górnej części kasety, rolki odbiorcze - w dolnej. Przebieg filmu z góry do dołu - położenie klatki - poziome. Zasłonka wyjmowana na czas zdjęcia może być przechowywana w specjalnie przeznaczonej kieszonce w ściance tylnej kasety - zabezpiecza to zasłonkę przed przypadkowym zagubieniem - bez zasłonki w szczelinie odpięcie kasety od korpusu jest niemożliwe. Na lewej ściance kasety znajduje się pierścień nastawczy światłoczułości błony, w celu zmiany wartości ISO należy wcisnąć przycisk zwolnienia blokady pierścienia (nieco większy od łebka szpilki). Blokowanie ustawień światłoczułości zabezpiecza przed przypadkowym przesunięciem nastawionych wartości i w efekcie błędnymi naświetleniami. Dane o światłoczułości błony, typie, jej braku lub obecności w kasecie, numerze zdjęcia przekazywane są poprzez styki łączące do korpusu i wyświetlane na wyświetlaczu.

Tuż pod pierścieniem nastaw światłoczułości znajduje się przełącznik wielokrotnej ekspozycji, również blokowany. Zwolnienie blokady następuje poprzez wciśnięcie przycisku pod przełącznikiem, który jest jeszcze mniejszy niż przycisk zwolnienia blokady pierścienia ISO. Jednak najmniejszym przyciskiem funkcyjnym jest przycisk wymuszonego (wcześniejszego) przewinięcia błony.

CELOWNIKI

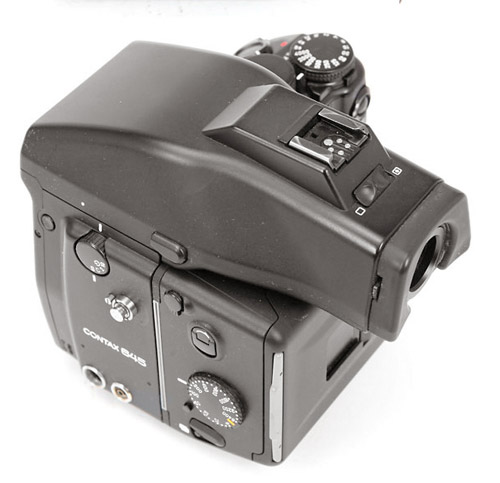

Do Contaxa 645 produkowane były dwa celowniki wymienne. Są to celownik pryzmatyczny oraz składana osłona matówki. Nie jest to liczba oszałamiająca, ale całkowicie wystarczająca do realizacji wszystkich zawodowych zadań fotograficznych realizowanych kamerami formatu 4,5 x 6 cm. AE celownik pryzmatyczny MF-1 oferowany jest przez koncern Kyocera w startowym zestawie profesjonalnym, posiada charakterystyczną wydłużoną linię, której kształt jest wymuszony konstrukcyjnie grubością kasety z materiałem zdjęciowym. Celownik ten zapewnia nie tylko bardzo dobrą widoczność obrazu na bardzo jasnej, standardowej matówce MFS-2 (widoczne jest 95% pola obrazowego przy powiększeniu 0,8x ze standardowym obiektywem 80 mm), ale również pracę we wszystkich trybach automatyki pomiaru naświetlenia (przy oświetleniu światłem ciągłym i błyskowym). Na górnej części celownika są montowane sanki do mocowania dedykowanej lampy błyskowej TLA-160 z centralnym stykiem (gorąca stopka z czterema dodatkowymi stykami do komunikacji kamera-lampa w trybie pracy z automatyką naświetlenia błysku). Tuż za stopką znajduje się dwupozycyjny przełącznik funkcyjny typu pomiaru naświetlenia: pomiar integralny z uwypukleniem środka pola (lewe położenie suwaka) lub pomiar punktowy (prawe położenie). Na obudowie celownika z lewej strony znajduje się przycisk zwalniający blokadę celownika oraz biała kropka oznaczająca położenie początkowe celownika (przy zakładaniu pryzmatu do korpusu zgrywamy z białym znacznikiem naniesionym nad przełącznikiem typu przesuwu błony). W okularze celownika montowana jest soczewka korekcyjna z możliwością zmiany stopnia korekcji w zakresie -2+1 dioptrii (pokrętło regulacji znajduje się z prawej strony celownika tuż przed muszlą oczną). Dla odcięcia światła w automatycznym trybie długich naświetleń służy zasłonka okularu, przełącznik której umieszczony jest po lewej stronie pryzmatu.

Składana osłona matówki MF-2 z lupą powiększającą służy do dokładnej oceny obrazu obserwowanego na matówce oraz odczytu danych z wyświetlacza. Przy zastosowaniu tego celownika możliwe są wszystkie typu pomiarów światła przez obiektyw dla światła ciągłego i błyskowego oprócz pomiaru integralnego światła ciągłego.

Oprócz fabrycznie montowanej matówki MFS-2 możliwe jest stosowane matówki MFS-3 z siatką z liniami co 10 mm (przydatnej przy zdjęciach architektury i zdjęciach technicznych) lub MFS-1 z poziomym dalmierzem dwupolowym i pierścieniem mokropryzmatycznym. Na wszystkich matówkach zaznaczone jest pole pomiarowe AF oraz koło pomiarowe punktowego pomiaru światła. Wymiana matówki jest łatwa i możliwa do wykonania przez użytkownika.

UCHWYTY
Uchwyt lampy błyskowej MSB-1 jest przeznaczony do mocowania systemowej lub innej lampy błyskowej. Na przedniej części uchwytu znajduje się przycisk wyzwalacza migawki. Przewód połączeniowy systemu TLA i przewód zdalnego wyzwalania migawki są zespolone. Uchwyt MSB-1 zwiększa pewność pracy, przystosowany jest do trzymania leworęcznego, co uwalnia prawą rękę ułatwiając wykonywanie czynności obsługi przełączników funkcyjnych.

Płytka szybkiego mocowania AT-1 z kątowym mocowaniem przy pionowej pozycji kamery, zwiększa pewność mocowania i zapobiega niepożądanemu obrotowi aparatu.

WYPOSAŹENIE DODATKOWE
Do kamery Contax 645 przewidziane jest następujące wyposażenie dodatkowe: kaseta na ładunki Polaroida, mieszek pośredni i trzy pierścienie do makrofotografii pozwalające uzyskać skalę odwzorowania 1:1, zewnętrzny uchwyt na baterie z przewodem łączącym, uchwyt do lampy błyskowej, wymienne matówki oraz filtry do obiektywów.

Mieszek pośredni pozwala uzyskać skalę odwzorowania 3,5:1 i dzięki możliwości przesunięć (shift-tilt) ułatwia odpowiedni wybór położenia płaszczyzny ostrości, co przy iluzorycznej głębi ostrości w tych skalach odwzorowania ma kapitalne znaczenie.

Pojemnik na baterie MP-1 mieści 4 1,5 woltowe baterie typu AA i jedną baterię 2CR5 (6V). Między obydwoma źródłami prądu istnieje połączenie elektryczne. Mocowany zamiast standardowego uchwytu z pojemnikiem na baterie, w górnej części znajduje się przycisk wyzwalacza, z boku gniazdo do przyłączenia przewodu zdalnego wyzwalania.

Wyzwalacz przewodowy LA-50 służy do zdalnego wyzwalania kamery, długość przewodu wynosi 50 cm, posiada styk zapadkowy i możliwość zablokowania, przydatny do wyzwalania migawki przy długich naświetleniach.

ZAMIAST OCENY.
Niektóre walory aparatu są natychmiast zauważalne. Jest dobrze wyważona, fotografuje się nią lekko, łatwo i przyjemnie. Jeżeli "przesiadamy" się z małobrazkowej kamery, to właściwie możemy nią robić zdjęcia niemal bez zaglądania do instrukcji obsługi. Pewne kłopoty może sprawić trochę inny ceremoniał postępowania z błonami zwojowymi. Przy "przejściu" w dół formatu użytkownikowi przyzwyczajonemu do pełnej ręcznej obsługi większych kamer trudności może sprawić zapoznanie się możliwościami programów automatyki, ale tego można się szybko nauczyć.

DANE TECHNICZNE:

TYP: Jednoobiektywowa lustrzanka z samoczynnym systemem nastawiania ostrości na format zdjęć 6x4,5 cm

MOCOWANIE: Bagnet Contax 645

SYSTEM AF: System TTL różnicowej detekcji fazowej, informacja dzaiałania AF na wyświetlaczu w celowniku, tryby pracy S (single autofokus) i C (continuous autofokus), zakres pomiarowy AF EV 1-18 (ISO 100).

MIGAWKA: Elektronicznie sterowana migawka szczelinowa, zakres czasów otwarcia w trybie automatycznym - 32-1/4000 sekundy, w trybie ręcznym, 8-1/4000, czas synchronizaci błysku X-1/125 sek, czas B oraz dodatkowo mechaniczny czas otwarcia B.

WYZWALACZ MIGAWKI: elektromagnetyczny, złącze dla kabla zdalnego wyzwalania.

RODZAJE EKSPOZYCJI: 1. pierszeństwo przysłony AE

2. pierszeństwo migawki AE

3. ręczne nastawianie parametrów naświetleń

4. praca z lampą błyskową w systemie TTL

5.pomiar światła błyskowego bez otwierania migawki (przedbłysk)

6. ręczne ustawianie warunków pracy lampy błyskowej.

RODZAJ POMIARU ŚWIATŁA: Integralny z uwypukleniem środka pola i punktowy, blokada pomiaru.

ZAKRES POMIARU: Integralny EV 1-21, punktowy EV 3-18.

ZAKRES ŚWIATŁOCZUŁOŚCI: 6-6400 ISO przy ręcznym pomiarze oświetlenia.

KOREKCJA EKSPOZYCJI: Ręcznie +_2EV (z odstępem co 1/3 stopnia) lub automatycznie stopniowanie naświetlenia (ABC) co +_0,5EV lub +_1EV pojedynczego lub ciągłego.

WSPÓŁDZIAŁANIE Z LAMPĄ BŁYSKOWĄ: automatycznie przez gniazdo sychronizacyjne X

POŁĄCZENIE Z LAMPĄ BŁYSKOWĄ: przez gorącą stopkę (na górnej powierzchni pryzmatu pentagonalnego) lub przewodem sychronizacyjnym (standardowym lub TLA)

CELOWNIKI: 1. Wymienny celownik pryzmatyczny AE pokrywający 95% powierzchni obrazu, o powiększeniu 0,8x dla standardowego obiektywu 80 mm, możliwość korekcji dzięki wewnętrzej soczewce w zakresie +1 - 2 dioptrie,

2. Składana osłona matówki

MATÓWKA: standardowa matówka z możliwością wymiany na inną.

KASETY WYMIENNE: przystosowane do błon 120/220 z możliwością wymiany na system RTV (tylko dla błony typ 220)

PRZESUW BłONY: samoczynny do zdjęcia Nr 1, zdjęcia pojedyncze lub seryjne (max. 2,5 zdjęcia na sekundę)

SAMOWYZWALACZ: 2 lub 10 sekund sygnalizowany LED, możliwość wyłączenia w czasie odliczania.

LICZNIK ZDJĘĆ: Sumujący, samoczynnie ustawiający pozycję 0.

WIELOKROTNE NAŚWIETLENIE: możliwe.

PODNIESIENIE LUSTRA: możliwe wcześniejsze podniesienie lustra.

INFORMACJE : na wewnętrznym polu można wydrukować dane o prędkości migawki, otworze przysłony, korekcji naświetlenia, sposobie naświetlenia oraz typ obiektywu i typ błony.

POZOSTAŁE: przycisk do kontroli głębi ostrości, podłączenie do zewnętrznego źródła zasilania.

ZASILANIE: 1 bateria litowa 6V 2CR5

WYMIARY: 141x138,5x145,5 mm

MASA: 1550 gramów bez baterii
